Eksempel på design af grafik til en SRO kontroltavle.

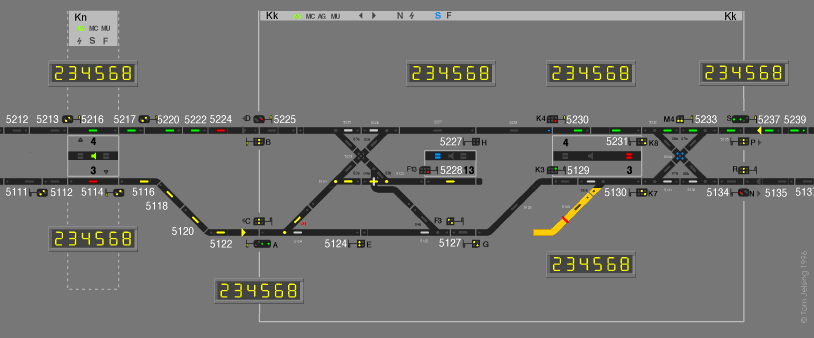

1. Tavlen, der måler 2*21 meter, vist i målforhold ca 1:80 med antydet grafik

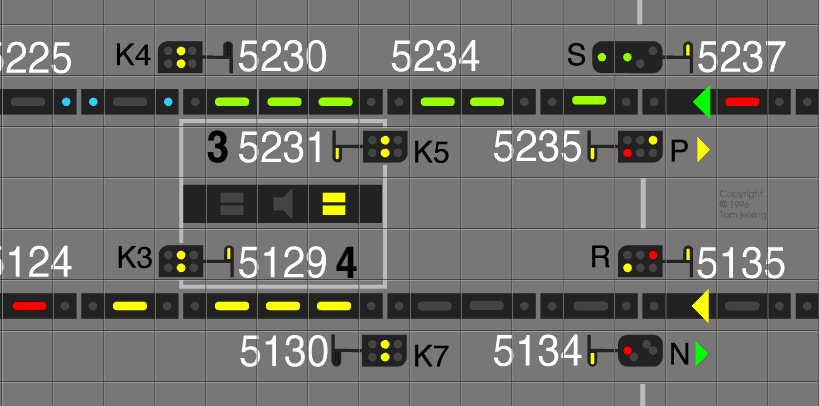

2. Udsnit af tavlen i målforhold 1:1

Grafikken er optimeret til at skulle trykkes på en mekanisk tavle og ikke til at skulle vises på en skærm.

Kontroltavlen er baseret på et mosaikmodulsystem af fabrikat Mauell. Vanskeligheden i opgaven var at opnå et optimalt funktionelt og æstetisk resultat ud fra de krav der blev stillet til afbildningen og de begrænsninger, der ligger i teknologien. Designet er udført på kundens anmodning som et af 2 alternativer. Det andet alternativ baserer sig på LCD bagprojektion med et stort antal skærmmoduler sammenstillet til en videovæg. Sidstnævte teknologi har en række fordele med hensyn til funktionalitet, usability, æstetik, multimedie, fleksibilitet og implementeringsomkostninger.
